PW行星減速機

作者：發布于：2015-05-29 23:59:51 點擊量：

PW行星減速機特點：
紡錘形外殼，分體式裝配，多種輸出方式，大跨距重載軸承設計，更適合重工場所。

PW 型行星減速機技術參數 :

產品型號 /Products Type		PW215	PW265	PW315	PW360	PW420	減速比 /Ratio	級數 /stages
額定輸出扭矩 /Nominal output torque T 2N	Nm	2223	5560	9597	15256	24136	4	1
		1715	4540	7854	12500	18621	5
		1036	3673	6350	10086	15012	8
		2223	5560	9597	15256	24136	16	2
		2223	5560	9597	15256	24136	20
		1715	4540	7854	12500	18621	25
		2223	5560	9597	15256	24136	32
		1715	4540	7854	12500	18621	40
		1036	3673	6350	10086	15012	64
		2223	5560	9597	15256	24136	80	3
		2223	5560	9597	15256	24136	100
		1715	4540	7854	12500	18621	125
		2223	5560	9597	15256	24136	160
		1715	4540	7854	12500	18621	200
		2223	5560	9597	15256	24136	256
		1715	4540	7854	12500	18621	320
		1036	3673	6350	10086	15012	512
故障停止扭矩 /Emergency stop	Nm	1.5 倍額定輸出扭矩 /1.5-times of T 2N

產品型號 /Products Type			PW215	PW265	PW315	PW360	PW420	級數 /stages
最大徑向力 /Frmax.for10000		N	41000	64000	101000	109500	157000
最大軸向力 /Famax.for10000		N	20500	32000	50500	54750	78500
滿載效率 /Efficiency with full load		%	96					1
			94					2
			90					3
平均壽命 /Average lifetime		h	10000
重量 /Weight		Kg	40 (45)	80 (105)	130 (160)	205 (241)	292 (332)	1
			47 (52)	87 (112)	143 (173)	230 (266)	328 (368)	2
			54 (59)	94 (119)	152 (182)	243 (279)	360 (400)	3
噪音 /Noise		dB(A)	≤ 70	≤ 70	≤ 72	≤ 72	≤ 75
額定輸入速度 /Advised input speed		r/min	2000	2000	1500	1500	1500
最大輸入速度 /Max. input speed		r/min	4000	4000	3000	3000	3000
回程間隙 /Backlash	精密	Arcmin	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	1
	標準
	精密		≤ 15	≤ 15	≤ 15	≤ 15	≤ 15	2
	標準
	標準		≤ 20	≤ 20	≤ 20	≤ 20	≤ 20	3
	精密

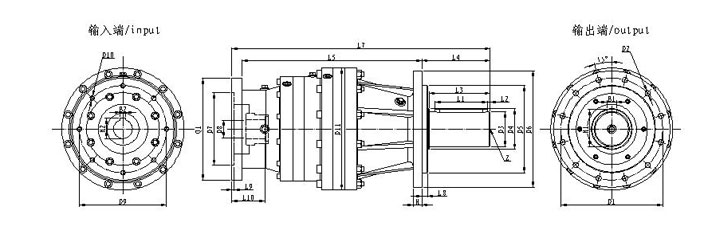

PW 行星減速機標準尺寸:

	產品型號		PW215			PW265			PW315			PW360			PW420
	級		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D1	安裝孔分布圓	Φ	190			225			265			300			350
D2	安裝孔	12 ×	Φ 11			Φ 14			Φ 14			Φ 18			Φ 18
D3	輸出軸徑	h6	50			80			90			110			120
D4	輸出軸肩	Φ	60			100			110			125			140
D5	定位凸臺直徑	h7	160			200			230			250			300
D6	輸出法蘭直徑	Φ	215			250			300			350			400
D7	定位圓直徑	H7	130	130	130	180	130	130	230	180	130	250	230	180	300	250	230
D8	電機軸徑	F7	42	42	38	50	42	42	60	50	42	65	60	50	75	65	60
D9	電機安裝孔分布圓		165	165	165	215	165	165	265	215	165	300	265	215	350	300	265
D10	安裝螺孔	8 ×	M10	M10	M10	M12	M10	M10	M12	M12	M10	M16	M12	M12	M16	M16	M12
D11	外殼直徑	Φ	215	215	215	265	265	265	315	315	315	360	360	360	420	420	420
Q1	輸入法蘭	Φ	200	200	200	250	200	200	300	250	200	350	300	250	400	350	300
L1	鍵長		70			90			120			150			180
L2	鍵到軸端距離		5			10			10			10			15
L3	軸長 ( 自定位圓 )		80			110			140			170			210
L4	軸長 ( 自端面 )		95			130			160			195			235
L5	軀體長		201.5	250	286.5	342	359.5	407.5	398	480	497.5	450	554	636	505	618	722
L7	減速機總長		366.5	415	451.5	502	559.5	607.5	598	670	727.5	680	789	861	785	888	997
L8	定位凸臺厚度		10	10	10	15	10	10	15	15	10	20	15	10	20	20	15
L9	電機定位深度		5	5	5	8	5	5	8	8	5	8	8	8	8	8	8
L10	電機軸長		80	80	80	80	80	80	110	80	80	110	110	80	140	110	110
B1	鍵寬		14			22			25			28			32
H1	鍵高		53.5			85			95			116			127
Z	定位孔		M12*26			M16*35			M16*35			M16*35			M20*50
H	安裝法蘭厚度		17			20			25			30			30
B2	輸入鍵槽寬	Js9	12	12	10	14	12	12	18	14	12	18	18	14	20	18	18
H2	輸入鍵槽高		45.3	45.3	41.3	53.8	45.3	45.3	64.4	53.8	45.3	69.4	64.4	53.8	79.9	69.4	64.4

電機軸長不同 ,L10 的尺寸會有所變化 , 適配器將不同

PW 帶地腳行星減速機標準尺寸

產品型號		PW215			PW265			PW315			PW360			PW420
	級		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D2	安裝孔	4 ×	Φ 12			Φ 19			Φ 19			Φ 19			Φ 24
D3	輸出軸徑	h6	50			80			90			110			120
D4	輸出軸肩	Φ	60			100			110			125			140
D6	端面直徑	Φ	140			175			205			225			245
D7	定位圓直徑	H7	130	130	130	180	130	130	230	180	130	250	230	180	300	250	230
D8	電機軸徑	F7	42	42	38	50	42	42	60	50	42	65	60	50	75	65	60
D9	電機安裝孔分布圓		165	165	165	215	165	165	265	215	165	300	265	215	350	300	265
D10	安裝螺孔	8 ×	M10	M10	M10	M12	M10	M10	M12	M12	M10	M16	M12	M12	M16	M16	M12
Q1	輸入法蘭	Φ	200	200	200	250	200	200	300	250	200	350	300	250	400	350	300
L1	鍵長		70			90			120			150			180
L2	鍵到軸端距離		5			10			10			10			15
L3	軸長 ( 自定位圓 )		80			110			140			170			210
L4	軸長 ( 自端面 )		95			130			160			195			235
L5	軀體長		201.5	250	286.5	342	359.5	407.5	398	480	497.5	450	554	636	505	618	722
L7	減速機總長		366.5	415	451.5	502	559.5	607.5	598	670	727.5	680	789	861	785	888	997
L9	電機定位深度		5	5	5	8	5	5	8	8	5	8	8	8	8	8	8
L10	電機軸長		80	80	80	80	80	80	110	80	80	110	110	80	140	110	110
L11	安裝孔至端面		60			70			75			98			115
L12	孔間距（垂直）		140			230			280			300			320
L13	孔間距（徑向）		216			254			318			356			406
L14	地腳寬度		260			310			390			445			500
B1	鍵寬		14			22			25			28			32
H1	鍵高		53.5			85			95			116			127
Z	定位孔		M12*26			M16*35			M16*35			M16*35			M20*50
HC	中心高		132			160			200			225			250
HD	整機高		239.5			292.5			357.5			405			460
B2	輸入鍵槽寬	Js9	12	12	10	14	12	12	18	14	12	18	18	14	20	18	18
H2	輸入鍵槽高		45.3	45.3	41.3	53.8	45.3	45.3	64.4	53.8	45.3	69.4	64.4	53.8	79.9	69.4	64.4

電機軸長不同 ,L10 的尺寸會有所變化 , 適配器將不同
